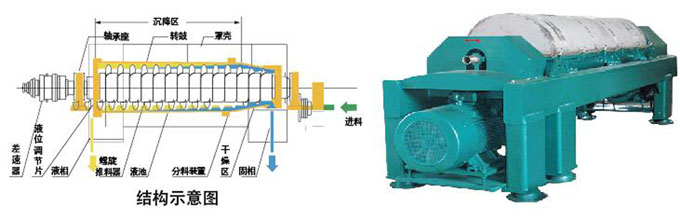

結構及工作原理
該設備主要由錐轉鼓、直轉鼓、螺旋推料器、差速器、軸承座、進料系統、機座、罩殼、主副電機及電控系統等組成。主電機帶動轉鼓,副電機帶動差速器皮帶輪,使螺旋與轉鼓產生一定的差速。在轉鼓高速旋轉而產生的強大離心力作用下對物料進行連續分離。轉鼓與螺旋以一定的差速高速旋轉,物料由進料管進人螺旋進料室,通過布料孔加速后進人轉鼓,在離心力作用下,較重的固相沉積在轉鼓壁上形成沉渣層。螺旋推料器將沉積的固相物連續不斷地推向轉鼓錐端,經干燥區由排渣口甩出機外,較輕的液相則形成內層液環,由轉鼓大端溢流口連續溢出鼓外,經罩殼出液口排出。
1、轉鼓等主要零部件采用耐蝕不銹鋼制造,且均經過多次消應力處理;
2、推料螺旋采用特殊防磨措施,噴焊硬質合金保護層或鑲裝硬質臺金耐磨;
3、大長徑比、高轉速、具有多種角度的轉鼓錐部結構可供選擇;
4、可選用重負載、大傳動比的擺線針輪、行星齒輪或液壓差速器;
5、差速可隨物料濃度、流量變化自動調節;
6、帶BD擋板的臥螺機,可對各種不同比例的初沉污泥、剩余活性污泥進行濃縮脫水,同時對于一些難分離的物料進行高效分離;
7、主電機和差還器電機均采用變頻控制實現無極調速,對物料適應范圍廣,調試簡單;
8、采用合理公差控制及先進加工工藝,經過多次動平衡及現場平衡,整機出廠兩端軸承震動均保持在25mm/s以內(國家標準7.1),進料后振動在5mm/s以內(國家標準11)。低震動延長了軸承的使用壽命,同時減小了現場工作噪音。

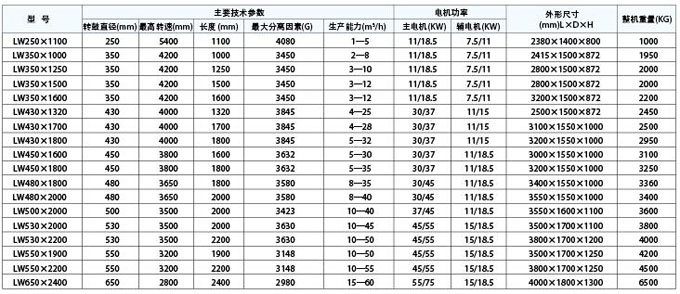

規格及技術參數
