二氧化氯發生器(電解法)

    設備組成及工作原理

    1、設備組成:KW型系列高效混合消毒劑發生器由電解槽、直流電源、鹽溶解槽廈配套管道、閥門、儀表等組成。
    2、工作原理(見基本原理圖):將一定濃度或飽和鹽液加入電解槽陽極室，同時將清水加入電解槽陰極室，接通12V直流電源開始電解，即可產生CLO2、CL2、O3、H2O2等混合消毒劑,經水射器負壓管路將氣體吸入水中消毒。

    基本原理圖

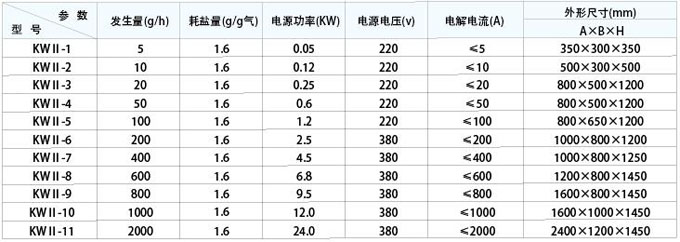

    主要技術參數和安裝尺寸表

    二氧化氯發生器(化學法)

    工作原理及組成

    HB系列二氧化氯發生器采用兩種化學法反應方法產生二氧化氧。
    1、氯酸鈉產生二氧化氯，化學反應式如下：
    主反應：NaCLO3+2HCL—CLO2+1/2CL2+NaCL+H2O
    副反應：NaCLO3+6HCL—3CL2+NaCL+3H2O
    2、亞氯酸鈉產生二氧化氯，化學反應式如下：
    5NaCLO2十4HCL—4CLO2+5NaCL+2H2O
    以上反應的原料經各自應的計量裝置，準確計量后投入進入反應器中、反應生成二氧化氯氣體，經射流器抽吸與水混合制成高效的二氧化氯消毒液。

    結構示意圖

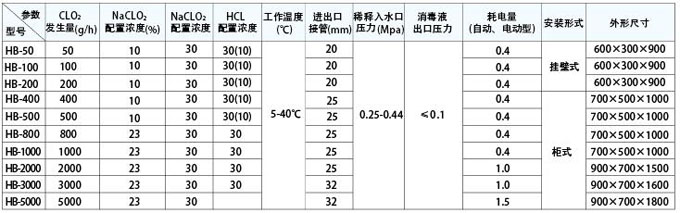

     規格型號及技術參數
